METRAHIT IM XTRA多功能万用表匝间短路测量：
匝间短路测量 METRAHIT IM XTRA / E-DRIVE带COIL ADAPTER XTRA METRAHIT IM XTRA是一款多功能设备，集成了万用表、毫欧表、绝缘测试仪、线圈测试仪和数据记录器。它广泛应用于电气机器和系统的维护与诊断领域，尤其在汽车工业、电气工程和航空航天工程中应用广泛。METRAHIT IM E-DRIVE与IM XTRA具有相同的功能，但采用了专有的设计，并针对电动出行应用进行了优化。
METRAHIT IM XTRA和METRAHIT IM E-DRIVE的供应范围
标配清单：
☆ 1个METRAHIT IM XTRA或METRAHIT IM E-DRIVE万用表，每个均配有黑色
☆ 绿色或橙色的橡胶套。.1个探头，具有启动/停止和存储/传输功能
☆ KS17-2型电缆组：1对红色/黑色安全测试导线，每根探头J端直径为4毫米.
☆ 1对Kelvin夹钳型KC4（仅限metrahit IM XTRA型号） .
☆ 1个Kelvin夹钳和1个Kelvin探头型KC&S（仅适用于metrahit IM E-drive）
☆ 1个快速更换的可充电锂聚合物电池，配备微型USB充电接口
☆ 1个USB插头电源适配器（5 V直流2 A），附带电缆及微型USB充电接口
☆ 1份DAkkS校准证书

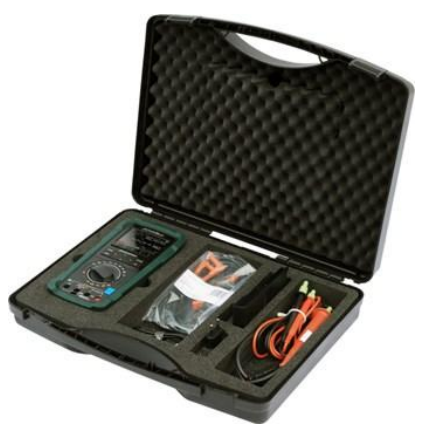

☆ 1个硬壳盒，用于容纳带有配件的黑绿色或橙色万用表。

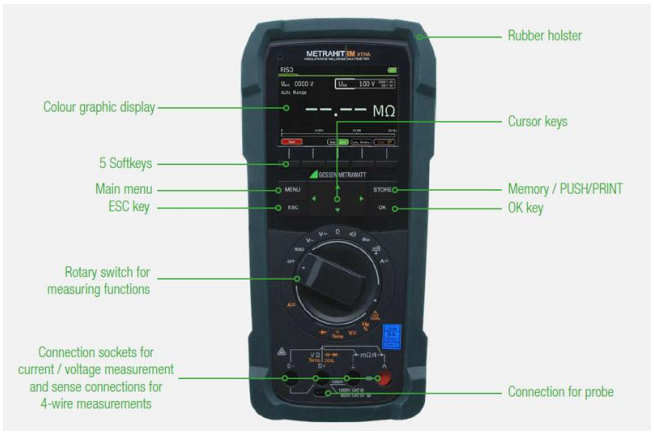

万用表是一种便携式、极其坚固的多用途测量仪器，专为现场使用而设计。它适用于电机或驱动装置和系统的维护、服务和诊断，例如在汽车、航空电子、能源或自动化部门。
一体化装置是绝缘测试仪、兆欧表、匝间短路测试仪和万用表，是电动和混合动力汽车以及各种电动机安全测试和诊断的理想工具。
结合一个可选线圈测试适配器，它允许进行匝间短路测量。
使用METRAHIT IM XTRA带线圈适配器COIL XTRA进行匝间短路测量

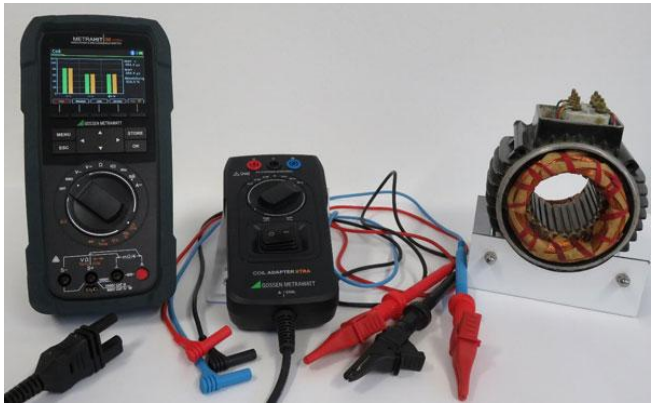

除了METRAHIT IM和COIL ADAPTER XTRA之外，还需要一套带有鳄鱼夹的测试电缆，用于测试电机绕组是否存在短路

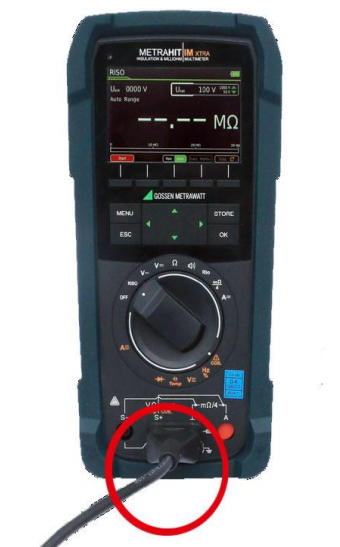

1. 首步是将COIL ADAPTER XTRA与METRAHIT IM连接。

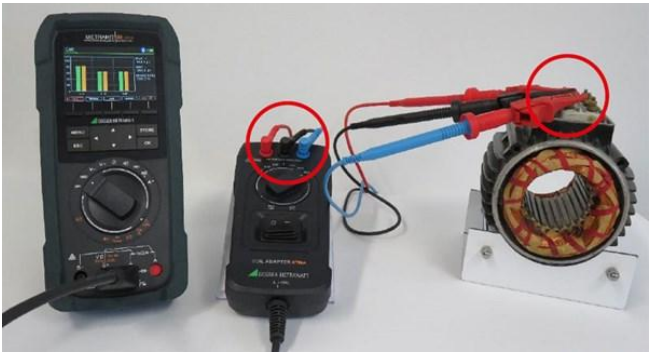

2. 在第二步中，将测试电缆插入COIL适配器XTRA，并与DUT连接。（我们建议使用可选的鳄鱼夹来建立与电机绕组的连接）。

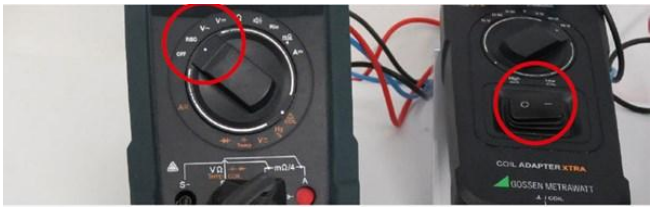

3. 在COIL ADAPTER XTRA上为带有摇杆开关的绕组选择适当的电感范围，并将 METRAHIT IM设置为RISO后，即可开始该过程。

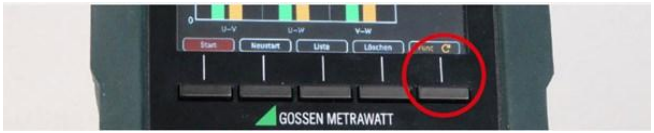

4. 通过METRAHIT IM的“Func.”软键选择线圈测量值。

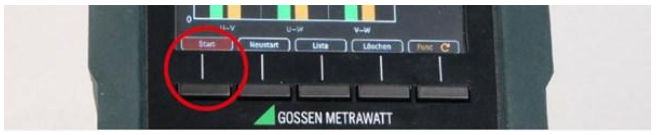

5. 使用METRAHIT IM的“开始”软键开始测量。

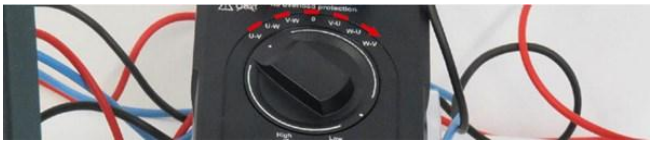

6. 在显示首次测量结果后，转动COIL ADAPTER XTRA上的旋转开关会自动启动所有后续测量，并在METRAHIT IM的显示屏上以条形图的形式显示所有测量结果。

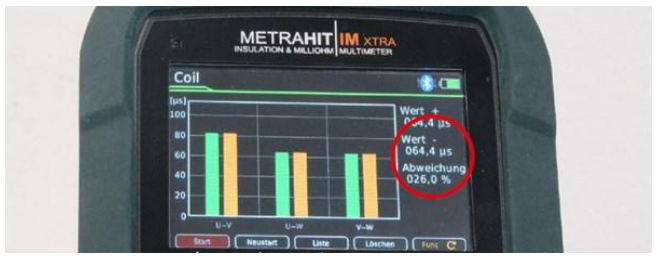

METRAHIT IM的显示不仅指示测量值的图形表示，而且还指示最大和最小测量值之间的偏差百分比。
测量现已完成，可用于故障诊断或记录。
